Эхоподавление

Эхоподавление — технология обработки аудиосигнала, которая удаляет из микрофонного сигнала звук, пришедший от удалённого участника через акустическую систему помещения. В системах видеоконференцсвязи она необходима для того, чтобы собеседник на другом конце соединения не слышал собственный голос с задержкой.

Проблема возникает довольно просто. Удалённый участник говорит, его голос воспроизводится через громкоговорители в переговорной комнате, после чего микрофоны помещения улавливают этот звук и отправляют его обратно в конференцию. В результате удалённый участник слышит свой же голос через некоторое время.

Схематично цепочка выглядит так:

удалённый участник → громкоговоритель в переговорной → микрофон → система ВКС → удалённый участник

Именно этот замкнутый акустический контур создаёт эхо.

В профессиональных системах видеоконференцсвязи для борьбы с ним используется AEC — Acoustic Echo Cancellation, акустическое эхоподавление. Алгоритм получает не только сигнал с микрофона, но и опорный сигнал того, что система воспроизводит через громкоговорители. Сравнивая эти сигналы, AEC оценивает компонент эха и удаляет его из микрофонного сигнала.

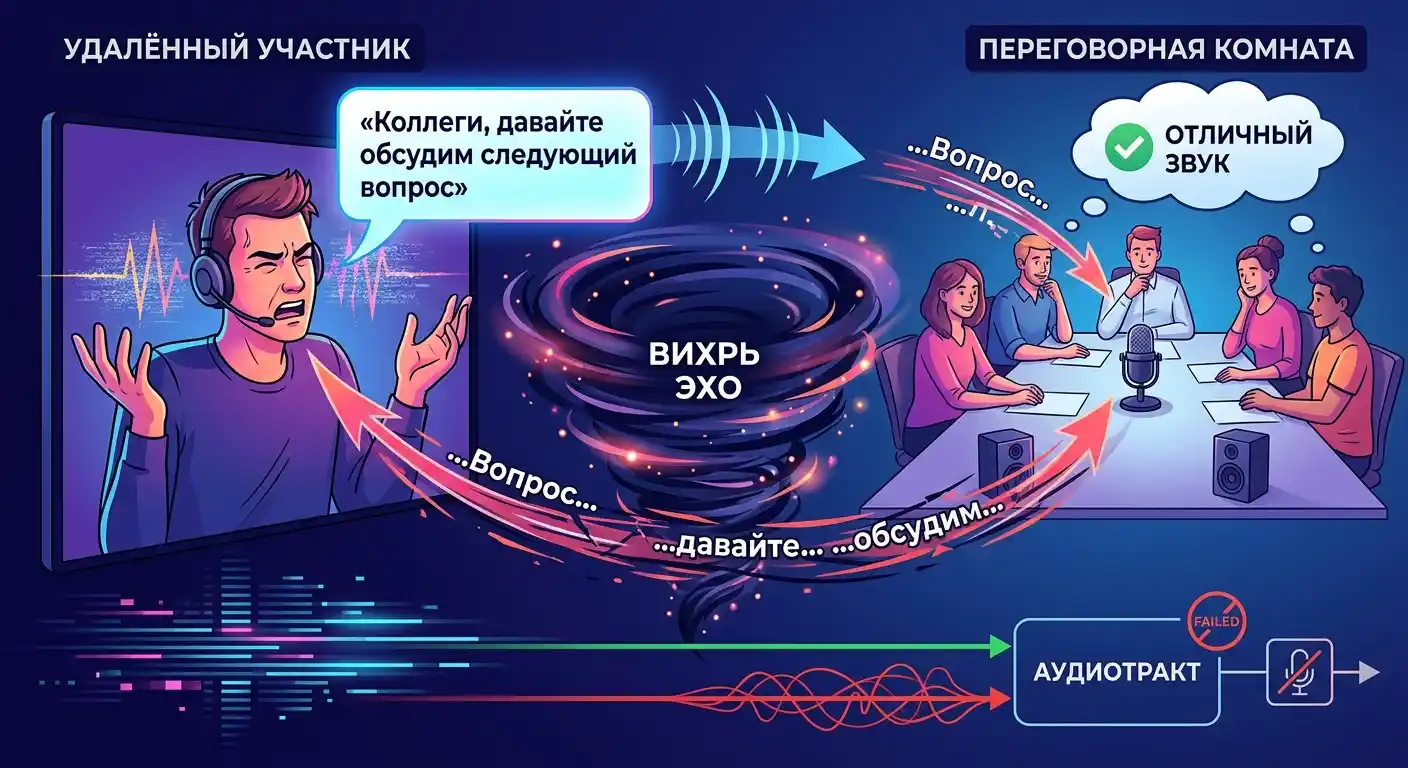

Что такое эхо в видеоконференцсвязи

В контексте конференц-зала под эхом обычно понимают повторное попадание звука удалённого участника в микрофон помещения.

Например, сотрудник находится в Санкт-Петербурге, а его коллега подключён из другого города. Коллега говорит:

«Коллеги, давайте обсудим следующий вопрос».

Голос воспроизводится в переговорной комнате через акустику. Если микрофоны снова улавливают этот звук, он передаётся обратно. Через небольшую задержку коллега услышит собственную фразу:

«Коллеги, давайте обсудим следующий вопрос».

Для участников в самой переговорной это может быть практически незаметно. Они слышат нормальный звук из акустической системы. А вот удалённый участник получает собственный голос повторно.

При сильном эхе вести нормальный разговор становится сложно: собеседник слышит повторения, речь начинает накладываться сама на себя, а при большой задержке возникает ощущение, что система буквально «возвращает» каждую произнесённую фразу.

Поэтому качество аудиосистемы ВКС определяется не только характеристиками микрофонов и громкоговорителей. Не менее важна корректная обработка всего аудиотракта в том числе смой программой для ВКС.

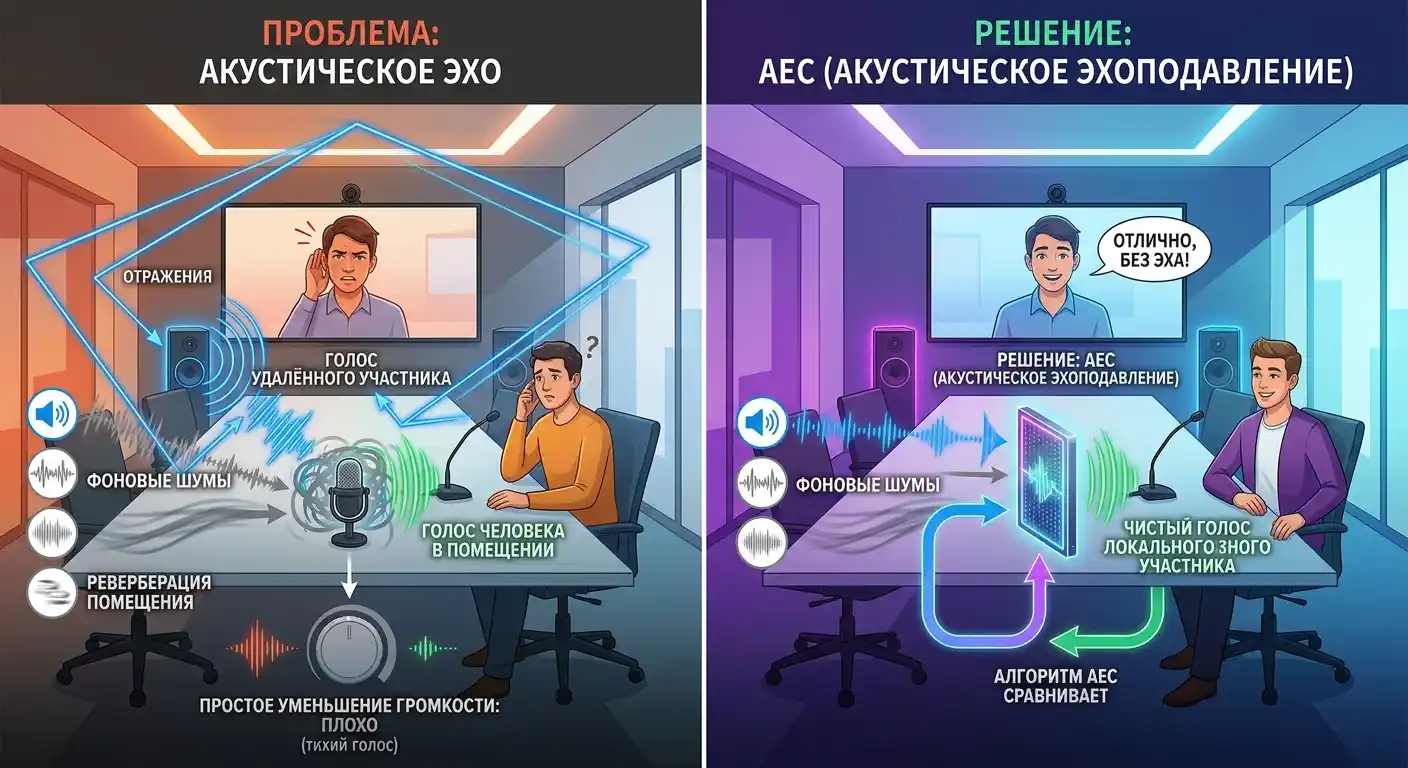

Почему возникает акустическое эхо

Основная причина акустического эха в конференц-зале — связь между системой воспроизведения и системой записи.

Громкоговоритель преобразует электрический сигнал в звуковую волну. Эта волна распространяется по помещению, отражается от стен, потолка, стола и других поверхностей и в итоге попадает в микрофон.

При этом микрофон получает сразу несколько компонентов:

● голос человека, который находится в помещении;

● звук удалённого участника из громкоговорителей;

● отражения этого звука от поверхностей;

● фоновые шумы;

● реверберацию помещения;

● другие локальные звуки.

Задача AEC заключается не в том, чтобы просто сделать микрофон менее чувствительным. Алгоритм должен определить, какая часть входного сигнала является эхом воспроизводимого удалённого аудио, и удалить именно её, сохранив при этом голос человека, который находится рядом с микрофоном.

Поэтому простое уменьшение громкости микрофона не является полноценным решением проблемы. Оно одновременно уменьшает и полезный голосовой сигнал.

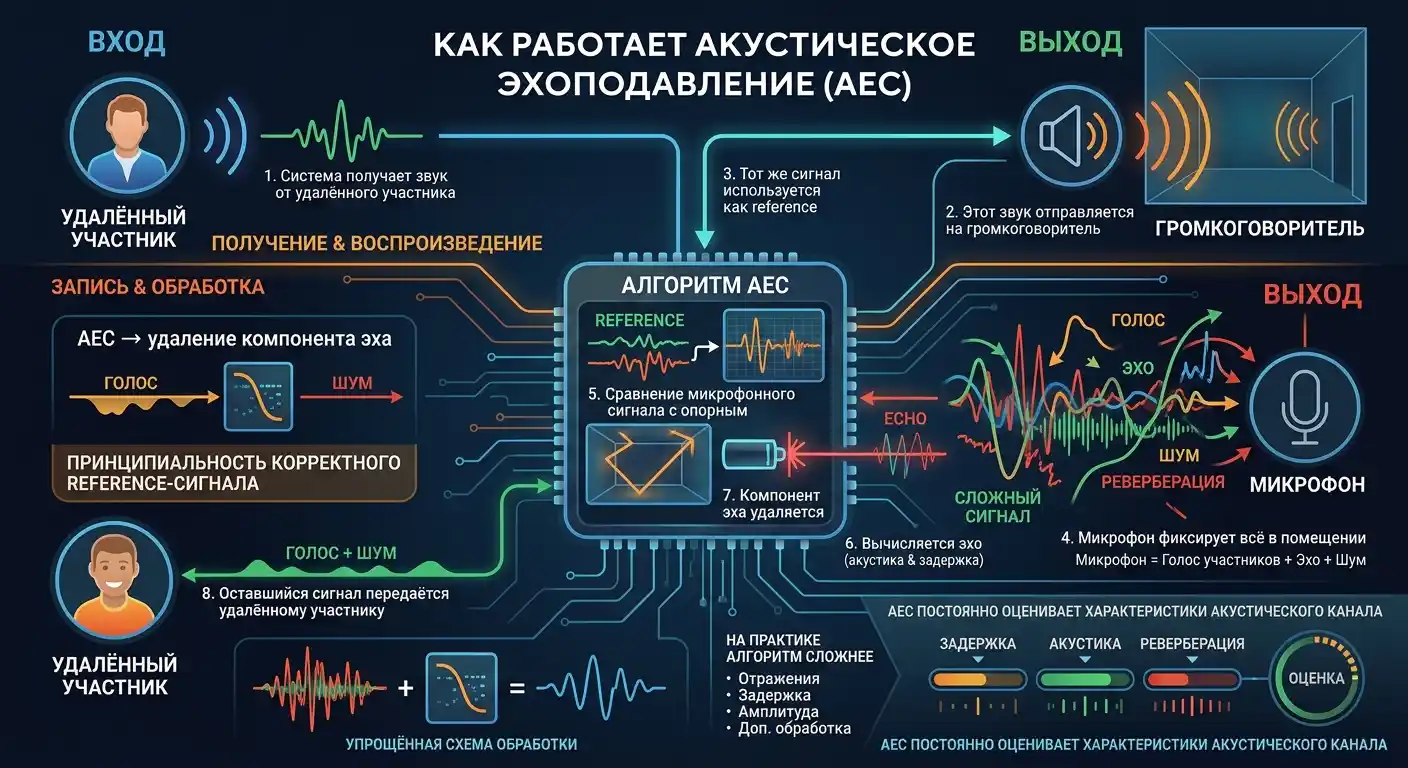

Как работает акустическое эхоподавление

AEC использует опорный сигнал, то есть информацию о том, какой звук система воспроизводит через громкоговоритель.

Упрощённо алгоритм работает следующим образом:

1. Система получает звук от удалённого участника.

2. Этот звук отправляется на громкоговоритель.

3. Тот же сигнал используется как reference для системы эхоподавления.

4. Микрофон фиксирует всё, что происходит в помещении.

5. Алгоритм сравнивает микрофонный сигнал с опорным.

6. Вычисляется предполагаемый компонент эха с учётом акустики помещения и задержки.

7. Компонент эха удаляется из микрофонного сигнала.

8. Оставшийся сигнал передаётся удалённому участнику.

Именно наличие корректного reference-сигнала является принципиальным для работы AEC. Современные системы могут учитывать не только исходный сигнал, но и особенности реального аудиотракта, включая задержки и обработку.

Упрощённо это можно представить так:

Микрофон = голос участников + эхо + шум

AEC → удаление компонента эха

На выходе = голос участников + оставшийся фон

На практике алгоритм значительно сложнее простой операции вычитания. Акустическая система помещения изменяет исходный сигнал: он отражается от поверхностей, получает задержку, меняет амплитуду и может подвергаться дополнительной обработке.

Поэтому AEC должен постоянно оценивать характеристики акустического канала.

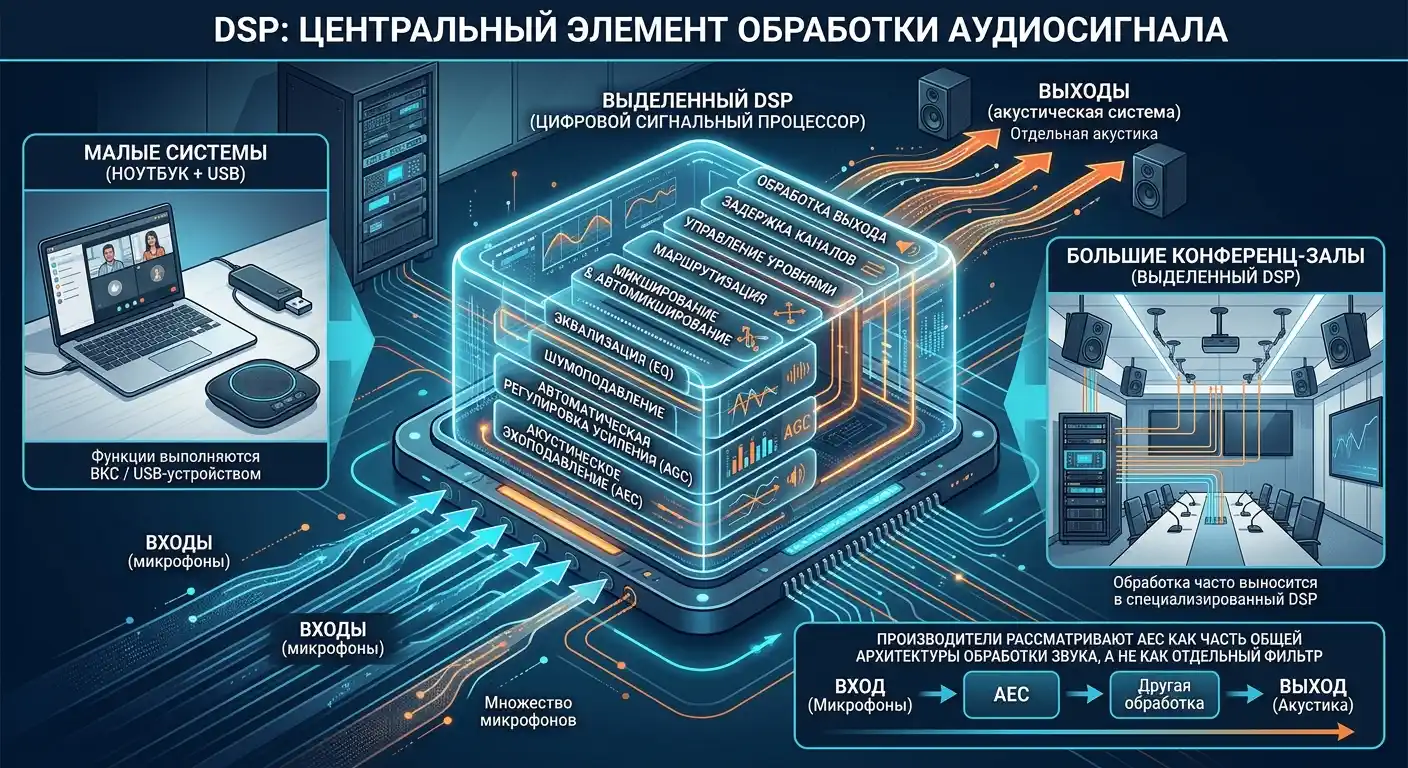

AEC и DSP: где выполняется эхоподавление

В профессиональных конференц-залах эхоподавление часто является одной из функций DSP — цифрового сигнального процессора.

DSP может одновременно выполнять целый комплекс задач обработки аудио:

● акустическое эхоподавление;

● автоматическую регулировку усиления;

● шумоподавление;

● эквализацию;

● микширование микрофонов;

● маршрутизацию аудиосигналов;

● управление уровнями;

● задержку отдельных каналов;

● автоматическое микширование;

● обработку выходных сигналов.

Таким образом, DSP является не просто «эхоподавителем», а центральным элементом обработки аудиосигнала в сложной переговорной комнате.

В небольших системах часть этих функций может выполняться непосредственно программой ВКС, USB-устройством, камерой, микрофоном или терминалом. В крупных конференц-залах обработка часто выносится в специализированный DSP, особенно если используются несколько микрофонов, отдельная акустическая система и сложная маршрутизация.

Производители профессиональных аудиосистем рассматривают AEC как часть общей архитектуры обработки звука, а не как отдельный фильтр, который можно безусловно включить в любой точке аудиотракта.

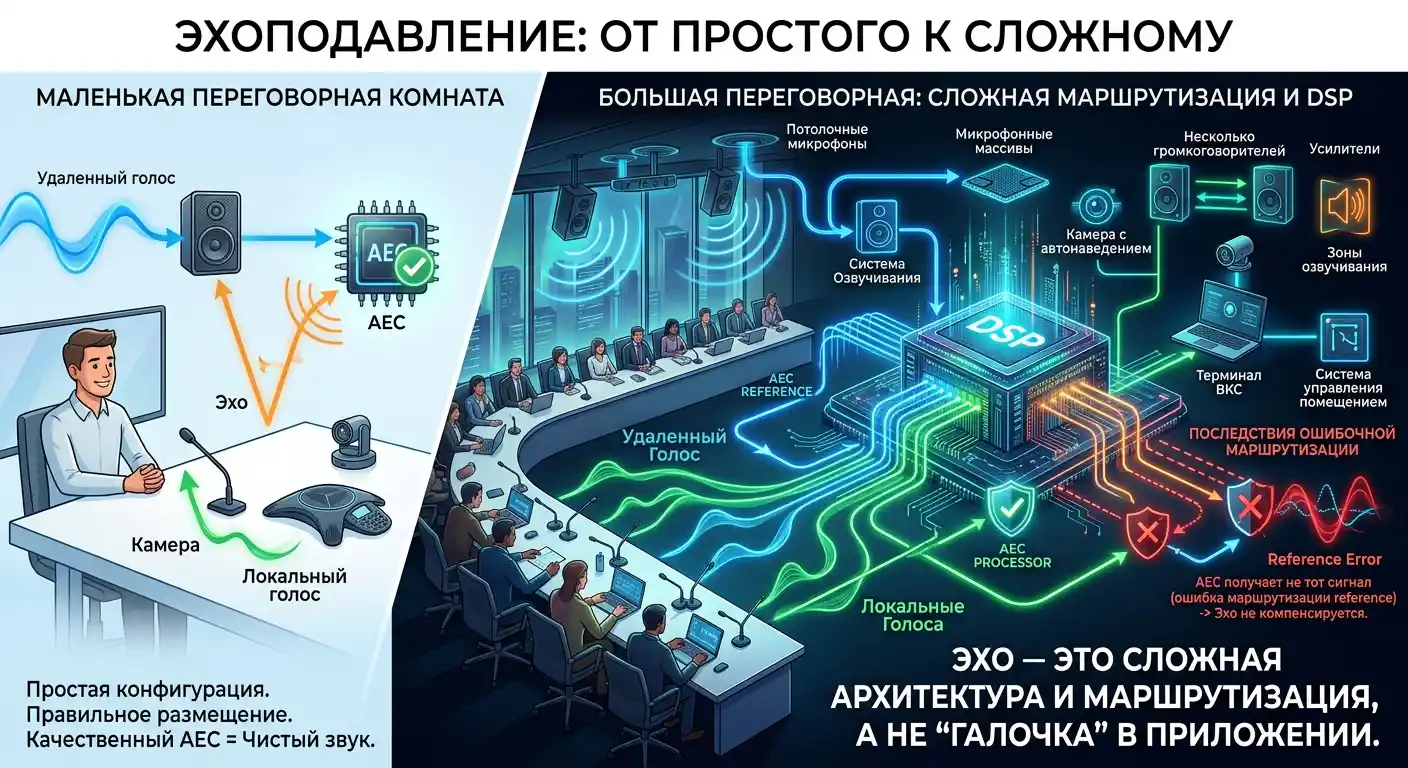

Эхоподавление в конференц-зале

В небольшой переговорной комнате достаточно простая конфигурация может включать:

камера + микрофон + громкоговоритель + компьютер или терминал ВКС.

Если микрофон и акустика правильно расположены, а используемое оборудование имеет качественный AEC, такая система способна работать без заметного эха.

В большой переговорной всё становится сложнее.

Например, в помещении могут использоваться:

● несколько потолочных микрофонов;

● микрофонные массивы;

● несколько громкоговорителей;

● усилители;

● DSP;

● несколько зон озвучивания;

● камера с автоматическим наведением;

● терминал или компьютер ВКС;

● система управления помещением.

В этом случае необходимо определить полный маршрут сигнала.

Удалённый голос должен попасть в систему озвучивания помещения, а информация об этом сигнале должна корректно поступить в AEC как reference. Одновременно микрофонные каналы должны передавать в систему голос локальных участников.

Если маршрутизация настроена неправильно, эхоподавитель может получать не тот сигнал, который фактически звучит в помещении. В результате алгоритм будет хуже определять эхо или вообще не сможет эффективно его компенсировать.

Именно поэтому проблемы с эхом не всегда решаются заменой микрофона или включением соответствующей галочки в приложении.

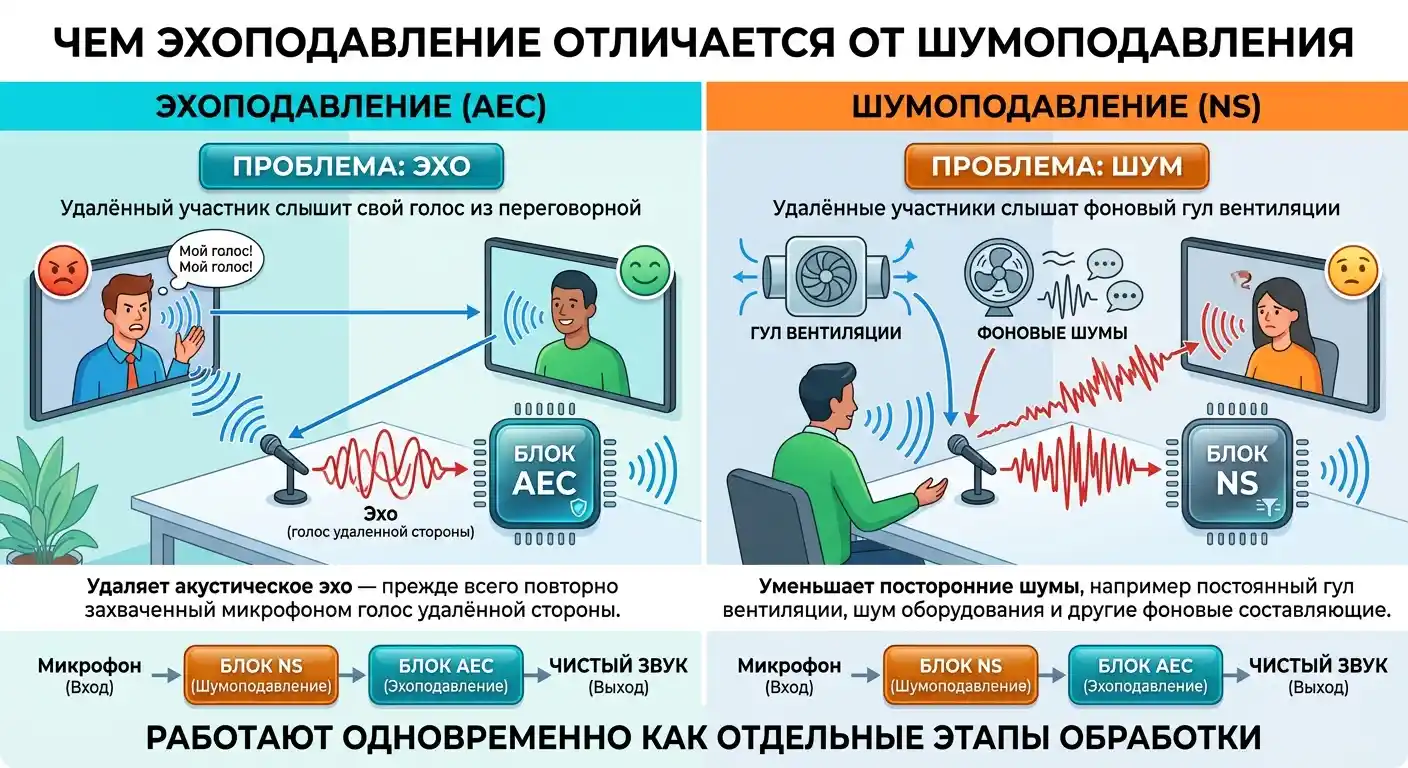

Чем эхоподавление отличается от шумоподавления

Эхоподавление и шумоподавление часто воспринимают как одну функцию, однако решают они разные задачи.

AEC удаляет акустическое эхо — прежде всего повторно захваченный микрофоном звук удалённой стороны.

Noise Suppression, или шумоподавление, уменьшает посторонние шумы, например постоянный гул вентиляции, шум оборудования и другие фоновые составляющие.

Если в переговорной работает система вентиляции, микрофон может передавать её шум удалённым участникам. Шумоподавление помогает уменьшить его.

Но если удалённый участник слышит собственный голос из переговорной, проблема относится прежде всего к эхотракту и AEC.

Эти функции могут работать одновременно. В профессиональной системе обработки аудио они обычно являются отдельными этапами обработки сигнала.

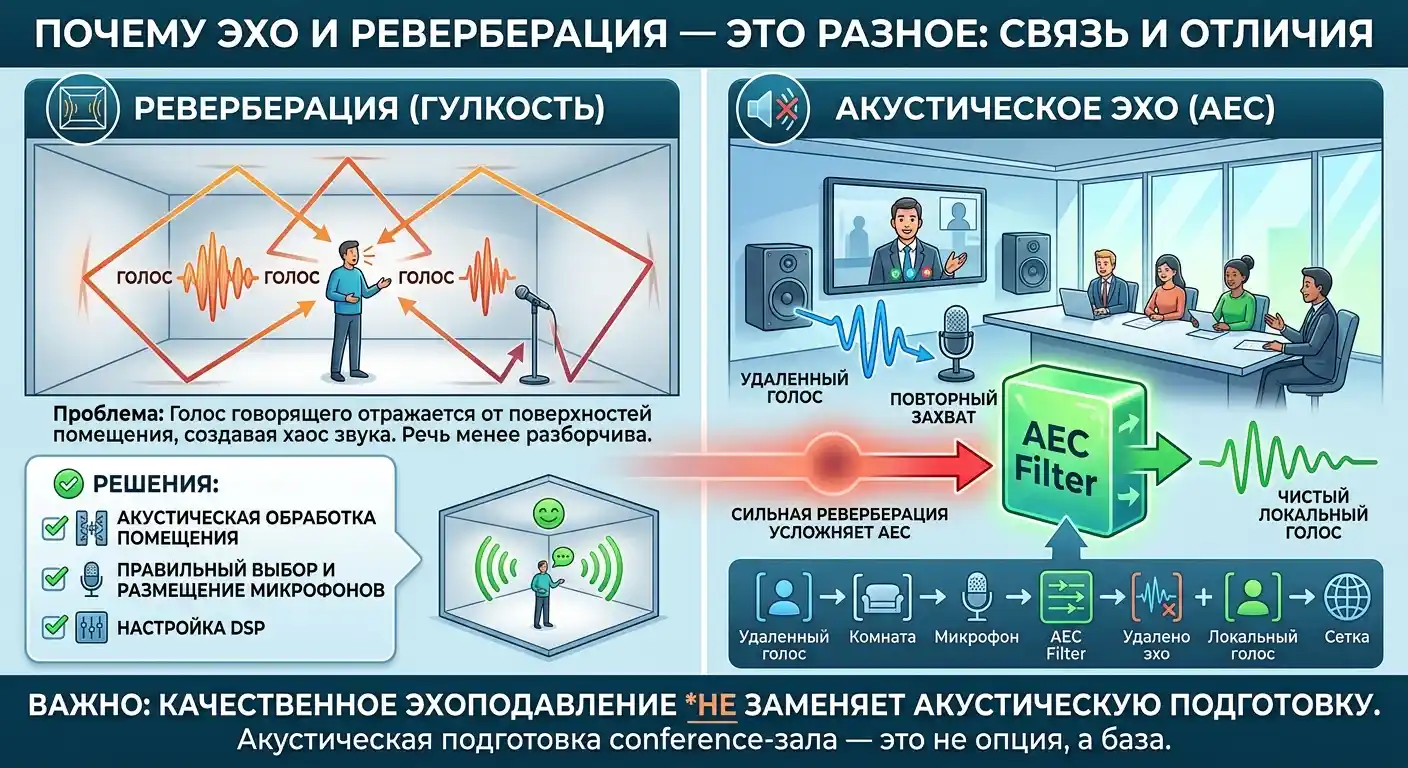

Эхоподавление и реверберация — это тоже не одно и то же

Ещё одна распространённая ошибка — считать эхом любой неприятный или «гулкий» звук помещения.

Если человек говорит в пустой комнате, его голос может отражаться от стен и потолка. В результате речь становится протяжённой, менее разборчивой и приобретает характерный «комнатный» оттенок.

Это реверберация, а не то же самое, что акустическое эхо от удалённого участника.

AEC предназначен прежде всего для удаления компонента, который возникает из-за прохождения воспроизводимого удалённого сигнала через акустический тракт помещения и его повторного захвата микрофоном.

Реверберация решается другими методами:

● акустической обработкой помещения;

● правильным выбором микрофонов;

● размещением микрофонов;

● настройкой DSP;

● специализированной обработкой сигнала;

● уменьшением отражений от поверхностей.

Сильная реверберация также усложняет работу AEC, поскольку акустическая система помещения становится более сложной. Поэтому качественное эхоподавление не заменяет акустическую подготовку конференц-зала.

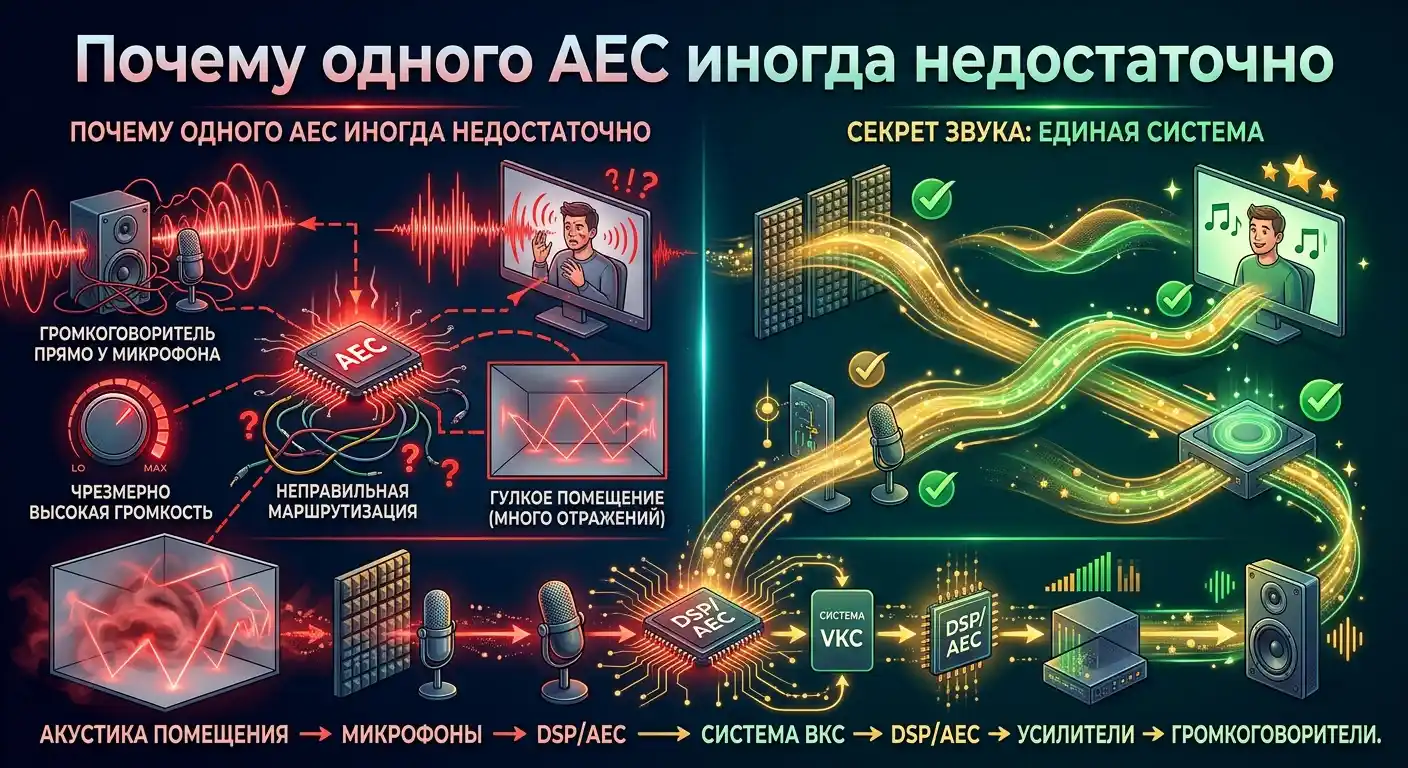

Почему одного AEC иногда недостаточно

AEC является важнейшим элементом аудиосистемы ВКС, но он не способен компенсировать любые проблемы помещения.

Например, если громкоговоритель установлен непосредственно рядом с микрофоном, на микрофон будет попадать очень сильный сигнал. Если громкость акустической системы чрезмерно высока, нагрузка на систему эхоподавления также возрастает.

Проблемы могут возникать и при неправильной маршрутизации сигнала, неверной настройке уровней, неправильном выборе reference или наличии нескольких независимых путей воспроизведения.

Кроме того, помещение с большим количеством отражающих поверхностей создаёт более сложную акустическую среду. Производители профессиональных систем прямо указывают, что эффективность AEC зависит не только от алгоритма, но и от построения всего аудиотракта и акустики помещения.

Поэтому правильный подход к эхоподавлению в конференц-зале выглядит так:

акустика помещения → микрофоны → DSP/AEC → система ВКС → DSP/AEC → усилители → громкоговорители.

Все элементы этой цепочки должны рассматриваться как единая система.

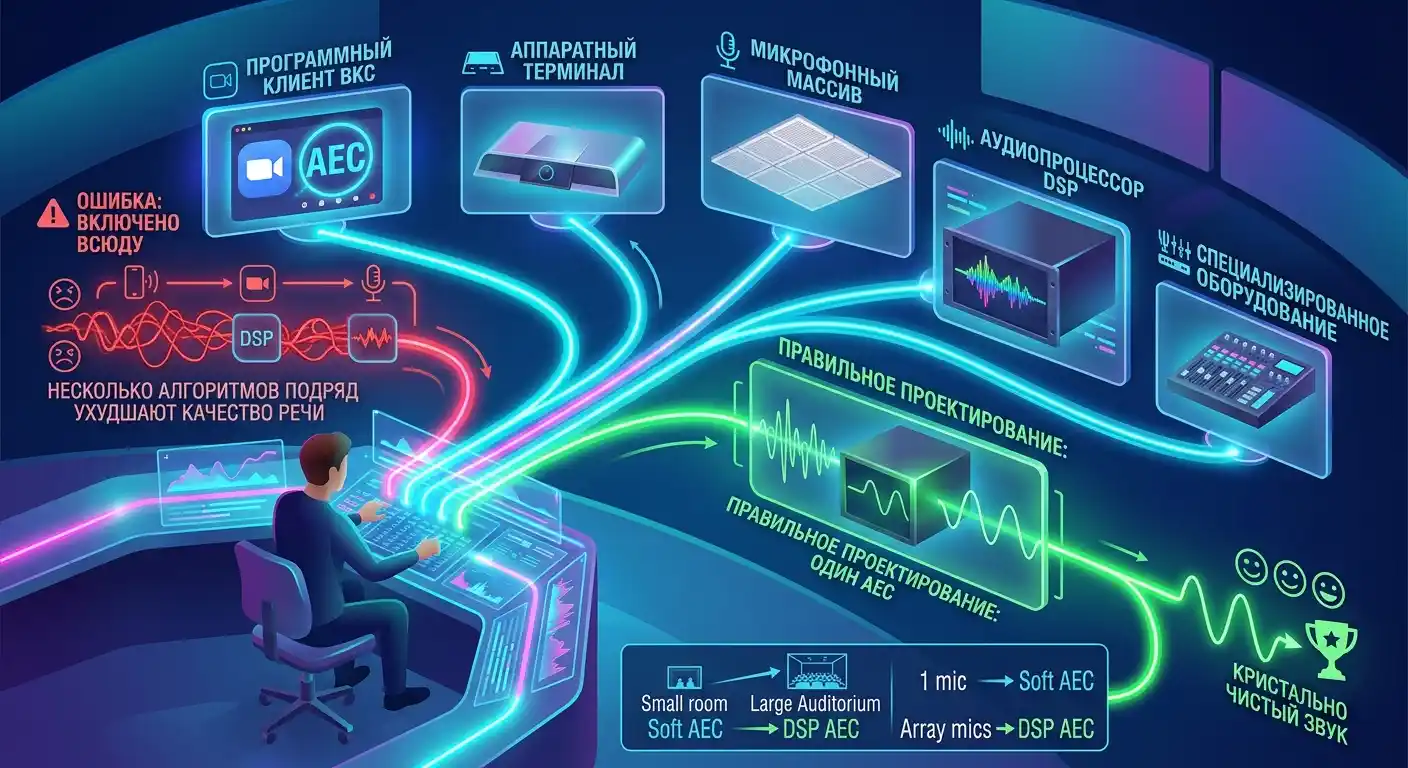

Где находится эхоподавление в системе ВКС

Эхоподавление может выполняться на разных уровнях аудиосистемы.

В зависимости от оборудования и архитектуры конференц-зала AEC может быть встроен:

● в программный клиент ВКС;

● в аппаратный терминал видеоконференцсвязи;

● в микрофон или микрофонный массив;

● в аудиопроцессор DSP;

● в специализированное оборудование конференц-зала;

● в несколько компонентов одновременно.

Это не означает, что необходимо включать AEC во всех устройствах сразу. Напротив, несколько последовательно работающих алгоритмов эхоподавления могут ухудшить качество речи, поэтому при проектировании важно понимать, где именно происходит обработка аудиосигнала.

Для программной ВКС эхоподавление может быть частью самого аудиотракта приложения. В этом случае система получает сигнал микрофона и информацию о воспроизводимом звуке и обрабатывает входящий звук до его отправки другим участникам.

В более сложной переговорной комнате обработка может быть вынесена на отдельный DSP. Тогда сервер или клиент ВКС получает уже подготовленный аудиосигнал от помещения.

Выбор архитектуры зависит от количества микрофонов и громкоговорителей, размеров помещения, типа оборудования и требований к качеству связи.

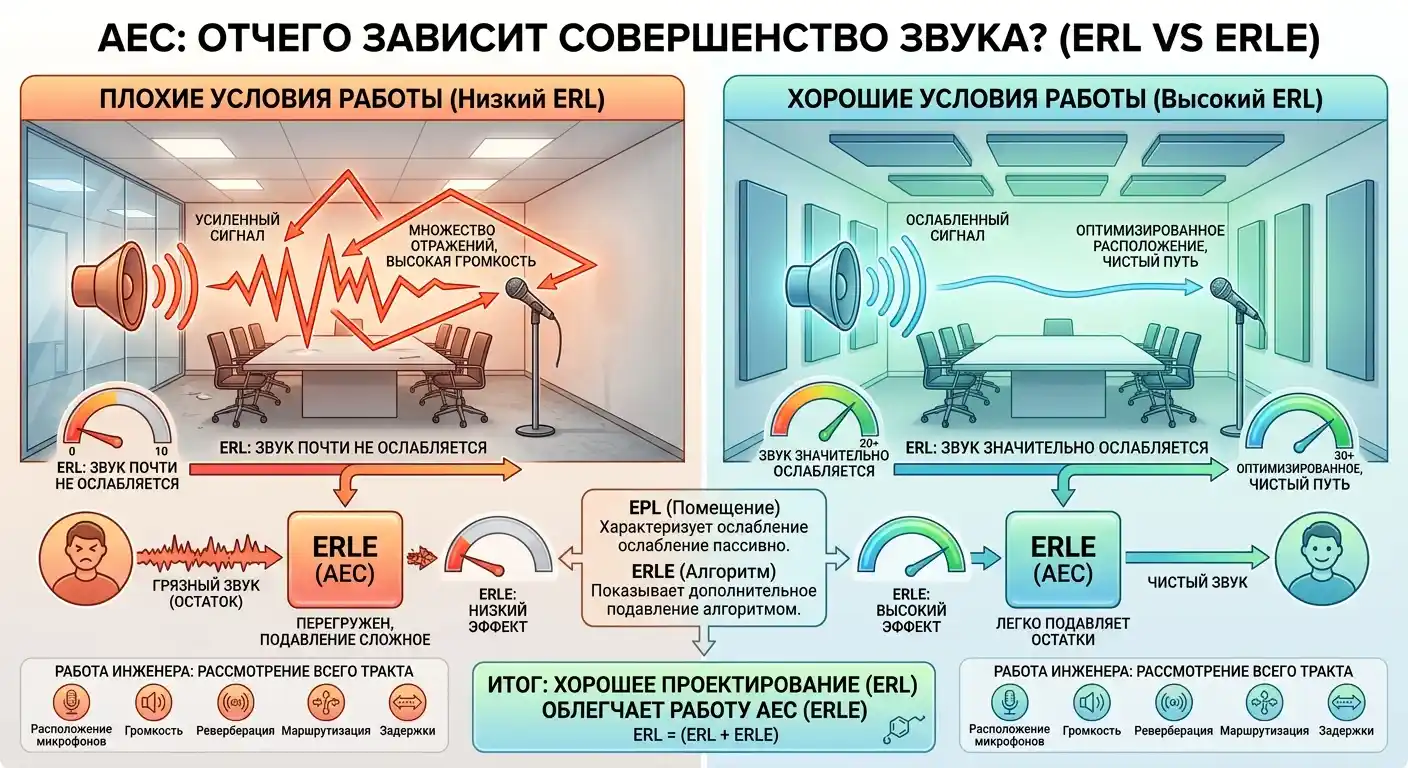

Что такое ERL и ERLE

Для профессиональной оценки работы акустического эхоподавления используются специальные параметры.

Один из них — ERL (Echo Return Loss). Он характеризует ослабление акустического сигнала на пути от источника звука до микрофона. Проще говоря, показывает, насколько сильно помещение и расположение оборудования уменьшают уровень эхо-сигнала до того, как он попадёт в систему обработки.

Другой параметр — ERLE (Echo Return Loss Enhancement). Он показывает, насколько дополнительно подавляется эхо непосредственно алгоритмом эхоподавления.

Это важное различие.

Если помещение имеет плохую акустику, громкоговоритель расположен слишком близко к микрофону, а уровень воспроизведения очень высокий, нагрузка на AEC увеличивается. Сам алгоритм может быть качественным, но исходные условия работы будут сложными.

Поэтому хороший показатель обработки сигнала не заменяет правильного проектирования помещения.

На практике инженеры рассматривают не только характеристики AEC, но и весь акустический тракт: расположение микрофонов, направление излучения громкоговорителей, уровень громкости, задержки, реверберацию и маршрутизацию сигналов.

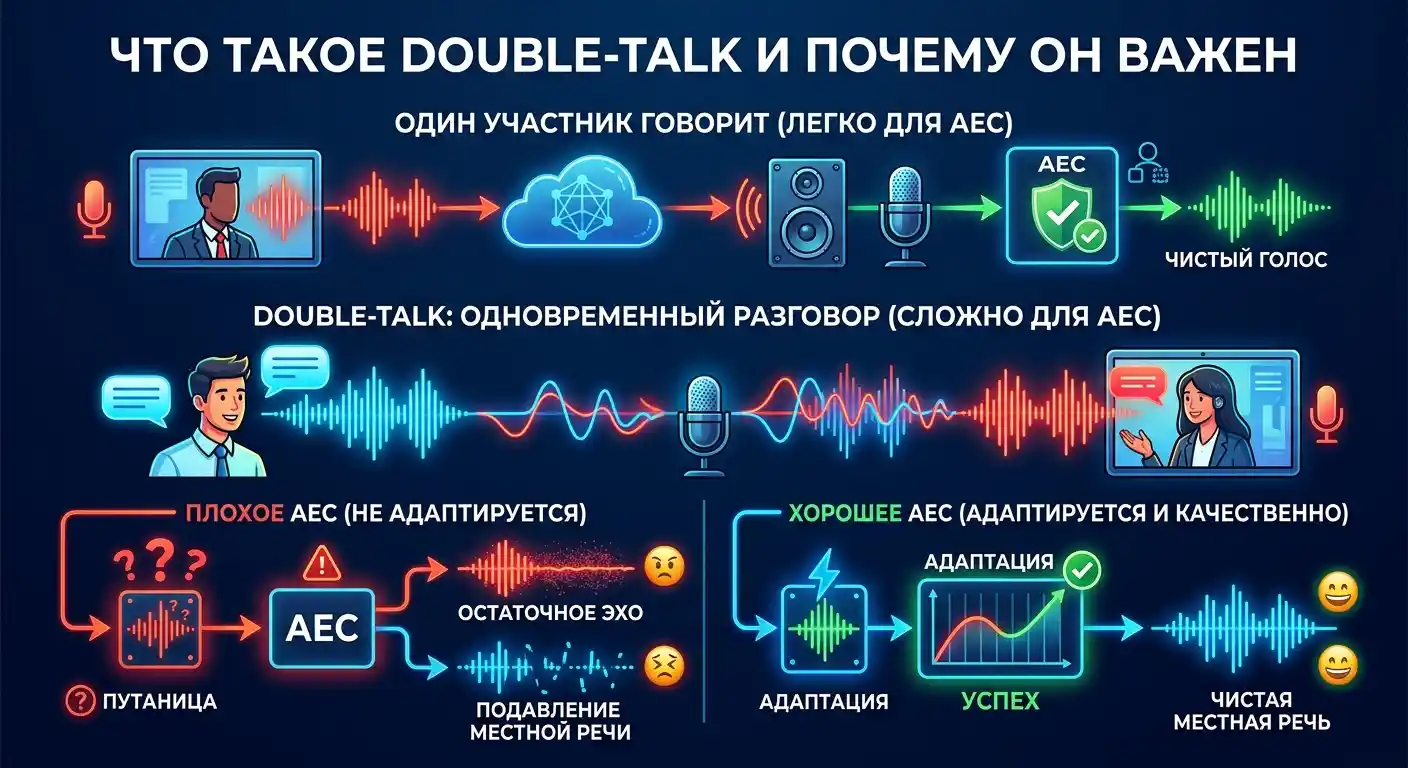

Что такое double-talk и почему он важен

Одна из сложных ситуаций для эхоподавления возникает, когда одновременно говорят участники с обеих сторон конференции.

Например, сотрудник в переговорной начинает отвечать коллеге, который в этот же момент продолжает говорить из удалённого помещения.

Такой режим называется double-talk.

Для AEC это сложнее, чем ситуация, когда говорит только удалённый участник. Алгоритм должен отличать собственный голос человека перед микрофоном от эха сигнала, который воспроизводится через акустическую систему.

Если система неправильно определяет активность участников, возможны два неприятных эффекта:

● остаточное эхо продолжает проходить в конференцию;

● полезная речь локального участника частично подавляется вместе с эхом.

Поэтому качественное эхоподавление должно учитывать одновременную речь участников и постоянно адаптироваться к изменяющимся условиям.

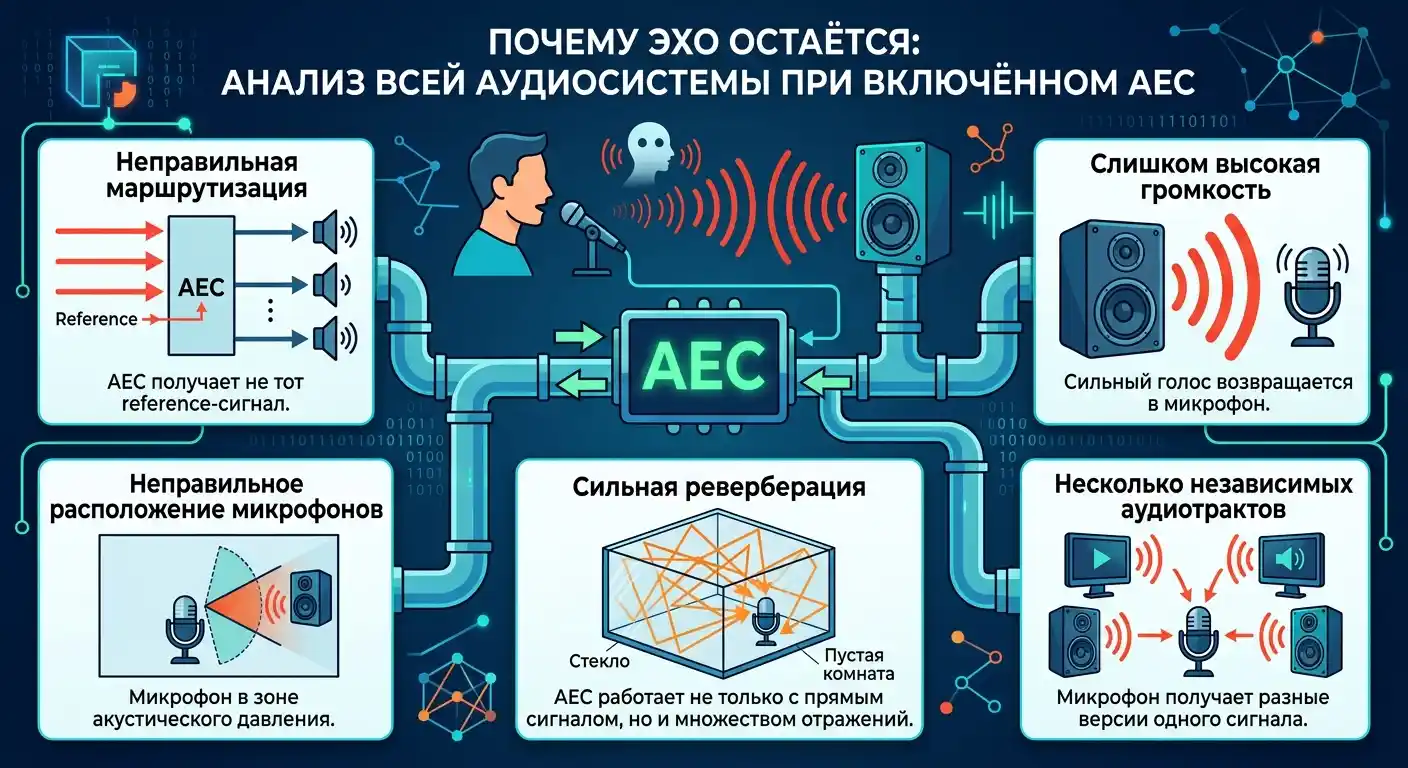

Почему эхо может появляться даже при включённом AEC

Наличие функции эхоподавления в характеристиках оборудования не означает, что в любой конфигурации эхо будет полностью отсутствовать.

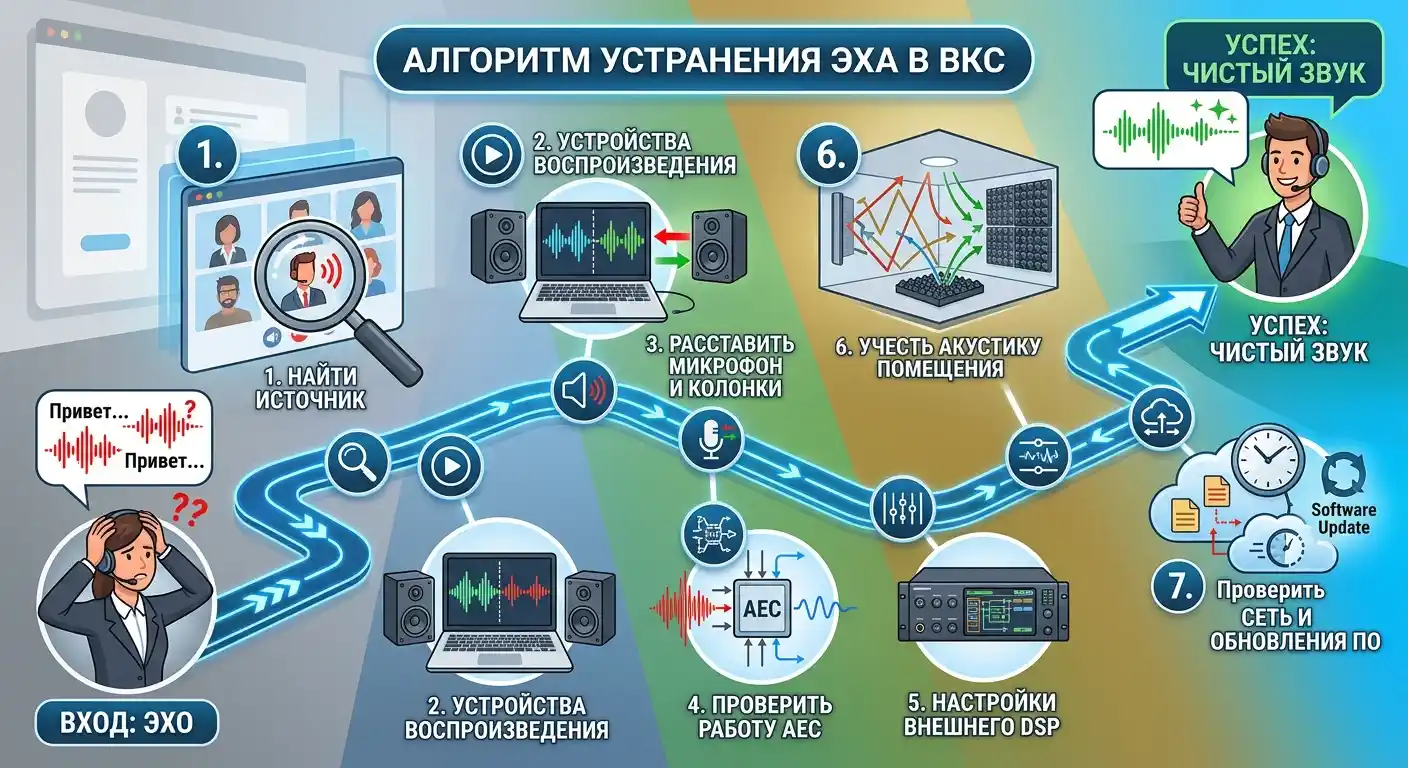

Если пользователь сообщает, что во время конференции собеседники слышат сами себя, необходимо проверить всю аудиосистему.

Неправильная маршрутизация

Одна из распространённых причин — AEC получает не тот reference-сигнал, который фактически воспроизводится в помещении.

Например, система выводит звук через несколько каналов, а в качестве опорного сигнала используется только один из них.

В результате алгоритм не может корректно оценить весь акустический отклик помещения.

Слишком высокая громкость

Чем выше уровень громкоговорителей, тем сильнее удалённый голос попадает обратно в микрофоны.

Если акустика расположена близко к микрофону, ситуация усложняется ещё больше.

Иногда проблему можно частично уменьшить правильной настройкой уровней без замены оборудования.

Неправильное расположение микрофонов

Микрофон не должен находиться непосредственно перед громкоговорителем или в зоне максимального акустического давления.

В большой переговорной необходимо учитывать диаграмму направленности каждого микрофона и расположение участников.

Сильная реверберация

Пустая комната с твёрдыми стенами, стеклом, большой площадью отражающих поверхностей и недостаточным количеством звукопоглощающих материалов создаёт длинный акустический отклик.

AEC приходится работать не только с прямым сигналом от громкоговорителя, но и с множеством его отражений.

Несколько независимых аудиотрактов

Проблема может появиться, если звук одновременно проходит через встроенные динамики монитора, отдельную акустику и другое подключённое устройство.

В таком случае микрофон получает несколько вариантов одного и того же сигнала с разными уровнями и задержками.

Поэтому при появлении эха необходимо проверять не отдельную функцию, а всю цепочку воспроизведения и записи.

Эхоподавление в программной ВКС

В программной видеоконференцсвязи значительная часть аудиообработки может выполняться непосредственно на устройстве пользователя.

Упрощённая схема выглядит следующим образом:

микрофон → обработка аудио → ВКС → сеть

и в обратную сторону:

ВКС → обработка воспроизводимого аудио → громкоговоритель

Программный алгоритм может использовать информацию о воспроизводимом сигнале как reference для AEC.

Такой подход особенно удобен для ноутбуков, моноблоков, мобильных устройств и небольших переговорных комнат, где не используется отдельный профессиональный DSP.

Современная ВКС при этом может объединять несколько функций обработки звука. Помимо эхоподавления, система может выполнять шумоподавление и автоматическую нормализацию уровня громкости.

В «ТелеМосте» интеллектуальная обработка аудиосигнала включает фильтрацию шумов, эхоподавление и автоматическую нормализацию громкости. Поэтому для обычного программного подключения пользователю не требуется отдельно настраивать внешний эхоподавитель.

При этом если Телемост используется вместе с профессиональной аудиосистемой переговорной комнаты, необходимо учитывать обработку, выполняемую внешним оборудованием, чтобы не создавать конфликтующие цепочки DSP.

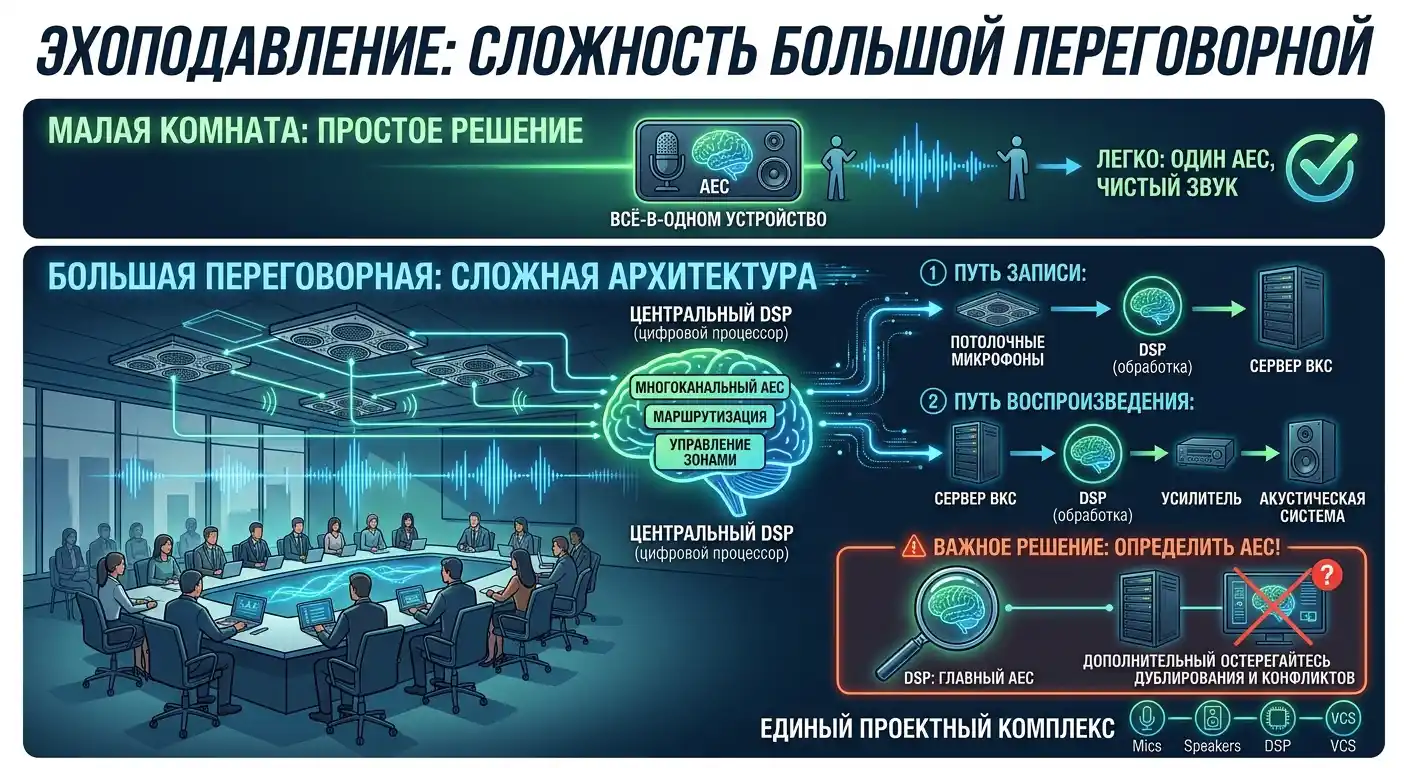

Эхоподавление в большой переговорной комнате

В небольшой комнате на несколько человек аудиосистема может состоять из одного устройства со встроенными микрофонами и динамиками.

В большом помещении схема существенно сложнее.

Например:

потолочные микрофоны → DSP → сервер ВКС

и одновременно:

сервер ВКС → DSP → усилитель → акустическая система.

В такой конфигурации DSP может выполнять основную обработку аудио помещения, включая AEC, а программная ВКС отвечает за передачу уже обработанного сигнала.

Это позволяет централизованно управлять несколькими микрофонными каналами, зонами озвучивания и маршрутами сигнала.

При проектировании большой переговорной важно заранее определить, где именно находится AEC. Если эта функция уже реализована в DSP, включение дополнительного агрессивного эхоподавления на другом уровне может оказаться избыточным.

Поэтому ВКС, микрофоны, акустика и DSP должны проектироваться как единый комплекс.

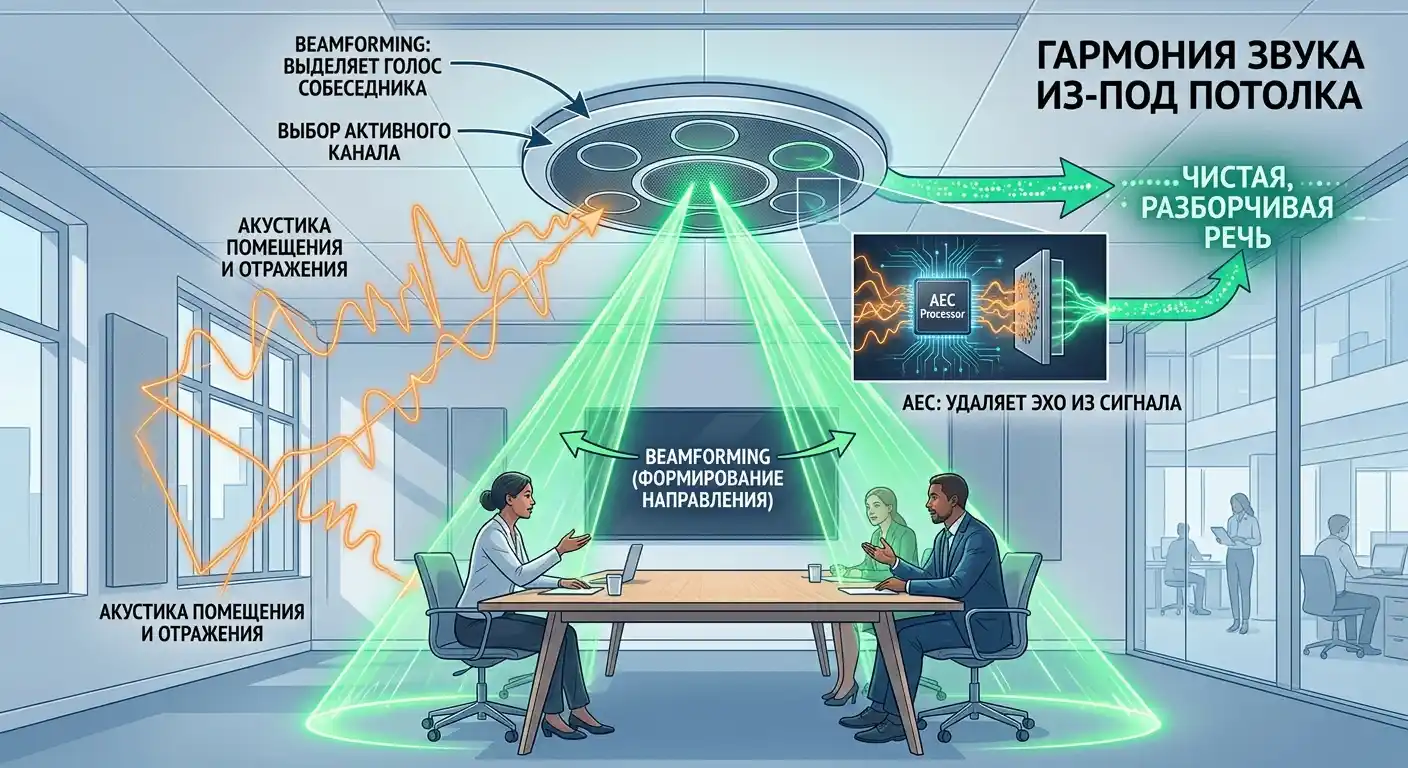

Потолочные микрофоны и эхоподавление

Потолочные микрофонные массивы часто применяются в современных переговорных комнатах, поскольку позволяют отказаться от большого количества настольных микрофонов.

Но наличие микрофонного массива само по себе не решает проблему эха.

Наоборот, при проектировании необходимо учитывать расстояние между микрофонной системой и громкоговорителями, высоту потолка, диаграммы направленности, отражения и акустику помещения.

В больших комнатах дополнительно может использоваться автоматическое управление направлением захвата или выбор активного микрофонного канала.

Это позволяет уменьшить количество одновременно открытых каналов и улучшить разборчивость речи.

Однако AEC и beamforming решают разные задачи.

Beamforming помогает сформировать направление приёма и выделить нужную область пространства.

AEC удаляет из микрофонного сигнала компонент акустического эха.

Обе технологии могут использоваться совместно.

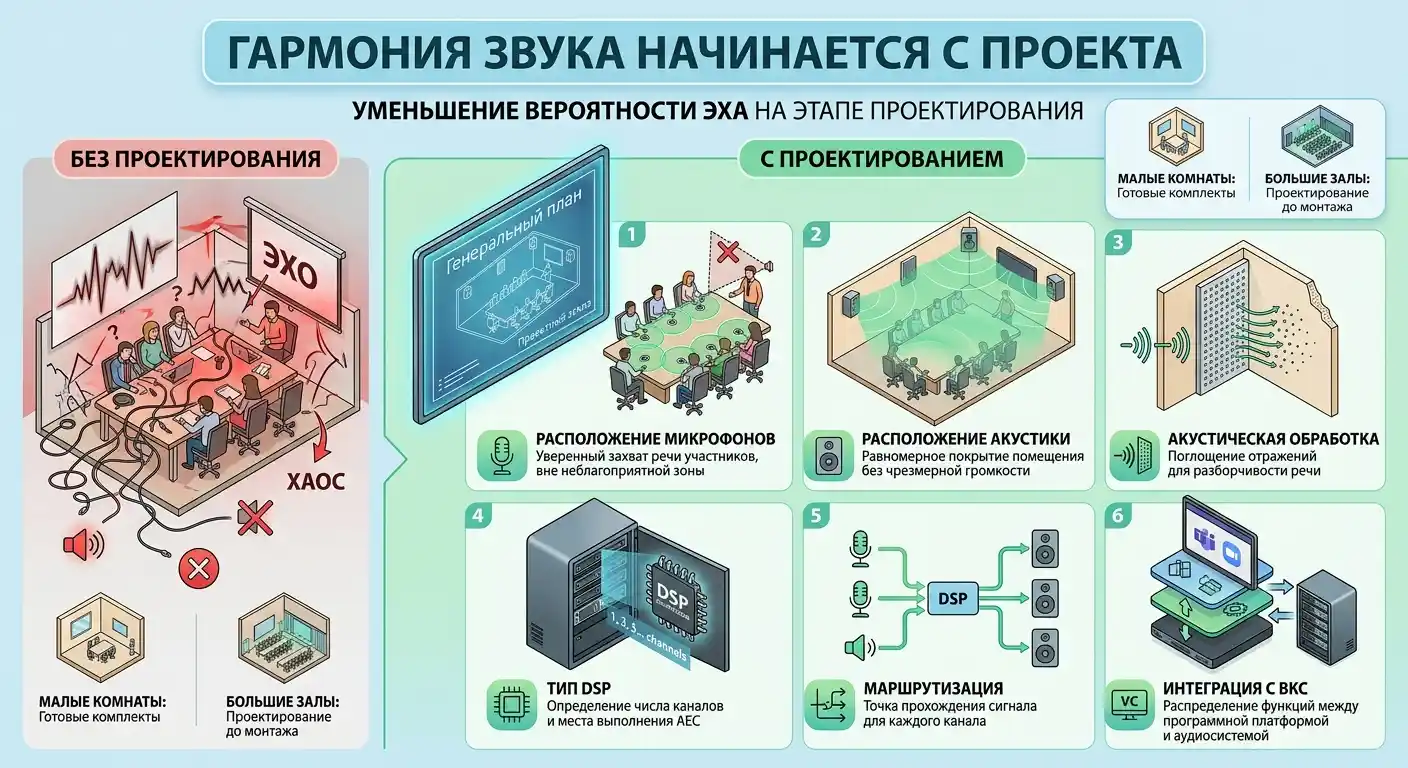

Как уменьшить вероятность появления эха ещё на этапе проектирования

Большую часть проблем с эхом проще предотвратить при проектировании, чем устранять после установки оборудования.

Необходимо заранее определить:

Расположение микрофонов. Они должны обеспечивать уверенный захват речи участников, но при этом не находиться в неблагоприятной зоне относительно громкоговорителей.

Расположение акустики. Громкоговорители должны обеспечивать равномерное покрытие помещения без необходимости работать на чрезмерной громкости.

Акустическую обработку. Отражающие поверхности увеличивают сложность акустического тракта и могут ухудшать разборчивость речи.

Тип DSP. Необходимо понимать, сколько каналов обработки требуется и где будет выполняться AEC.

Маршрутизацию. Для каждого входного и выходного канала должна быть понятна точка прохождения сигнала.

Интеграцию с ВКС. Нужно определить, какие функции выполняет программная платформа, а какие — внешняя аудиосистема.

Для небольших комнат часть этих вопросов может решаться готовым комплектом оборудования. Для больших залов и переговорных проектирование аудиотракта лучше выполнять до монтажа.

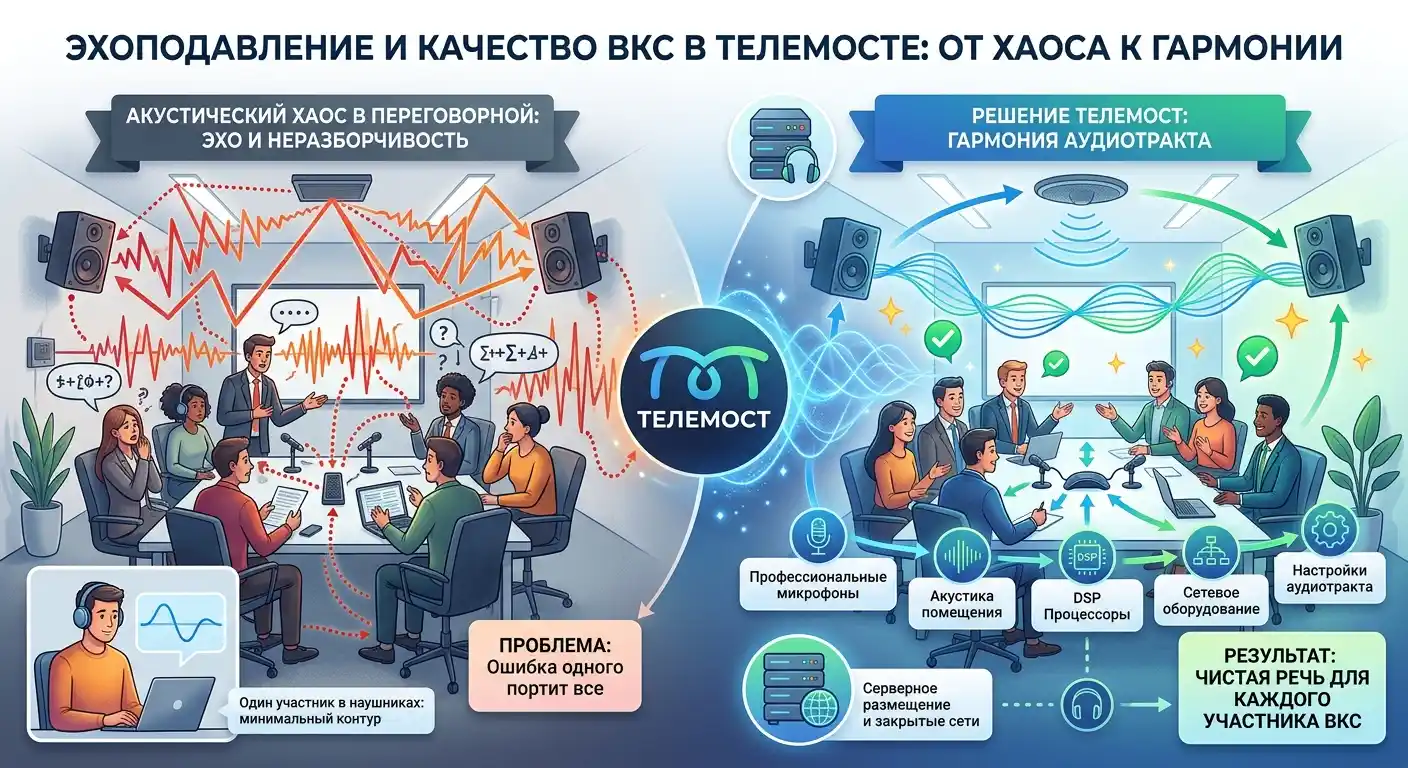

Эхоподавление и качество видеоконференции в ТелеМосте

Эхоподавление особенно важно для ВКС, потому что ошибка одного участника может ухудшать восприятие конференции для всех остальных.

Если человек подключается через ноутбук с наушниками, акустический контур обычно минимален. Но когда несколько участников находятся в одной переговорной комнате, появляются громкоговорители, микрофоны и акустика помещения.

Именно в таких сценариях требования к аудиосистеме значительно возрастают.

«ТелеМост» поддерживает видеоконференции через браузер и приложения для различных операционных систем, а также может использоваться с серверным размещением. Для профессиональных переговорных его можно интегрировать с оборудованием ВКС и аудиосистемами помещения.

При серверном развертывании платформа может работать в инфраструктуре организации, включая закрытые сети. Это позволяет строить единую систему ВКС для переговорных комнат и рабочих мест с учётом требований корпоративной сетевой архитектуры.

При этом конечное качество звука зависит не только от программной платформы. Микрофоны, акустика помещения, DSP, сетевое оборудование и настройки аудиотракта должны соответствовать друг другу.

Что делать, если во время конференции появляется эхо

Если собеседники жалуются на повтор собственного голоса, проверку удобно проводить последовательно.

1. Определить источник.

Необходимо понять, у какого участника появляется эхо. Часто проблема находится только на одной стороне конференции.

2. Проверить устройства воспроизведения.

Нужно убедиться, что звук конференции не выводится одновременно через несколько независимых устройств.

3. Проверить микрофон.

Если микрофон расположен рядом с громкоговорителем, необходимо изменить их взаимное положение или уровень воспроизведения.

4. Проверить AEC.

Следует убедиться, что эхоподавление действительно работает и получает правильный reference-сигнал.

5. Проверить DSP.

Если в помещении установлен внешний аудиопроцессор, необходимо посмотреть его маршрутизацию и настройки AEC.

6. Проверить акустику помещения.

При сильной реверберации одной цифровой обработки может быть недостаточно.

7. Проверить сетевой и программный тракт.

Если проблема появилась после изменения оборудования, обновления ПО или перестройки аудиосистемы, необходимо проверить задержки и маршрутизацию сигнала.

Такой порядок позволяет определить, является ли проблема программной, аппаратной, сетевой или акустической.

Заключение

Эхоподавление — одна из ключевых технологий качественной аудиосвязи в видеоконференцсвязи. Без него замкнутый контур между микрофонами и громкоговорителями может привести к тому, что участники будут слышать собственный голос с задержкой.

Но AEC нельзя рассматривать как универсальное средство, которое самостоятельно исправляет любую акустическую проблему. На качество звука одновременно влияют микрофоны, громкоговорители, DSP, акустика помещения, уровни сигнала, маршрутизация и программная платформа ВКС.

В небольших переговорных часть задач может решаться непосредственно программным обеспечением. В крупных конференц-залах эхоподавление становится частью полноценной системы обработки аудио.

Поэтому при создании ВКС важно проектировать не отдельный «эхоподавитель», а весь аудиотракт помещения. Такой подход позволяет получить разборчивую речь, стабильную работу микрофонов и комфортное общение участников без повторного голоса и других акустических проблем.

FAQ

Что такое эхоподавление?

Эхоподавление — это обработка аудиосигнала, предназначенная для удаления нежелательного эха. В видеоконференцсвязи чаще всего речь идёт об акустическом эхе, когда звук удалённого участника из громкоговорителей повторно захватывается микрофоном.

Что такое AEC?

AEC (Acoustic Echo Cancellation) — акустическое эхоподавление. Алгоритм использует информацию о воспроизводимом сигнале, чтобы определить его компонент, попавший обратно в микрофон, и удалить его из передаваемого аудио.

Чем AEC отличается от шумоподавления?

AEC удаляет акустическое эхо, а шумоподавление уменьшает посторонние фоновые звуки. Это разные этапы обработки аудиосигнала, хотя в современной ВКС они могут работать одновременно.

Почему собеседник слышит сам себя?

Обычно это означает, что его голос воспроизводится на стороне другого участника через громкоговоритель, после чего снова попадает в микрофон. Причина может быть связана с AEC, маршрутизацией аудио, расположением оборудования, слишком высокой громкостью или акустикой помещения.

Может ли эхоподавление полностью убрать эхо?

Эффективный AEC способен существенно уменьшить акустическое эхо, но результат зависит от всей аудиосистемы. Неправильное расположение микрофонов и громкоговорителей, сильная реверберация, высокая громкость и ошибки маршрутизации могут снижать эффективность обработки.

Нужно ли отдельное оборудование для эхоподавления?

Не всегда. В программных системах ВКС функция может быть встроена в клиент или платформу. В профессиональных переговорных эхоподавление может выполняться внешним DSP или другим аудиооборудованием.

Есть ли эхоподавление в ТелеМосте?

Да. В системе «ТелеМост» предусмотрена интеллектуальная обработка аудиосигнала, включающая эхоподавление, фильтрацию шумов и автоматическую нормализацию уровня громкости.

Нужно ли настраивать AEC в большой переговорной?

Если в помещении используется профессиональный DSP, микрофонные массивы или сложная система озвучивания, настройка аудиотракта необходима. Важно определить, где именно выполняется эхоподавление, какой сигнал используется как reference и как проходят аудиопотоки между оборудованием и системой ВКС.

Можно ли использовать ТелеМост в переговорной комнате?

Да. ТелеМост может использоваться как программная платформа ВКС вместе с оборудованием переговорных комнат. Для серверного варианта предусмотрено размещение ПО в инфраструктуре организации, включая работу в закрытых сетях.
